Měnič s 555

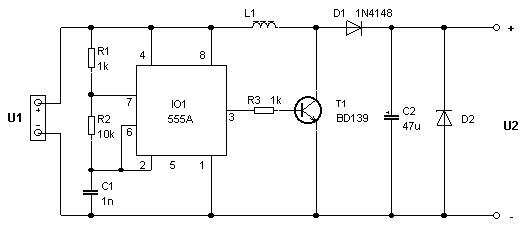

Zapojení a změřené hodnoty měniče s IO 555.

Na schématu je zapojení poměrně jednoduchého měniče, jehož princip je následující: IO 555 je v astabilním zapojení (oscilátor), na jehož výstupu, pinu č.3 je kmitočet zhruba 50 kHz. Tímto kmitočtem je spínán výkonový tranzistor BD139, který přes cívku L1 zkratovává napájecí napětí. Vždy, když tranzistor rozepne se na cívce vytvoří vysoké napětí opačné polarity. To se přičte k napájecímu a přes diodu D1 nabije kondenzátor C2. Jelikož se tak děje 50.000 krát za vteřinu , je kondenzátor nabit prakticky ihned.
Na výstup měniče je třeba zapojit vhodnou Zenerovu diodu, která výstupní napětí stabilizuje na požadovanou velikost. Bez této diody je na výstupu napětí asi 100 V!

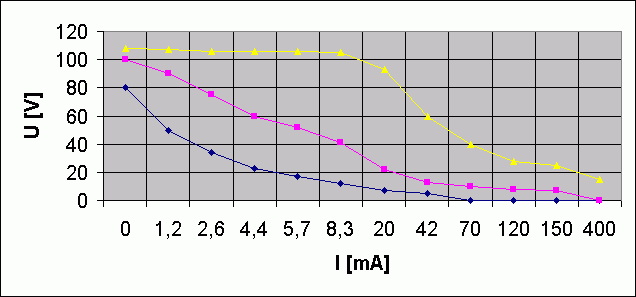

V následující tabulce a na grafu je vidět výstupní napětí U2 v závislosti na odebíraném proudu (bez použití Zenerovi diody) při třech napájecích napětích 3, 5 a 12 V.

V zapojení jsem použil tuto cívku ze svých zásob. Momentálně mi nefunguje měřič indukčností a tak doporučuji vyzkoušet, která bude nejlepší. Později sem hodnotu dopíšu.




Komentáře k tomuto článku:

Vaše přezdívka:

Váš komentář:

Váš e-mail:


19.02.04 : Jirka
S podobnymi menicmi jsem se naexperimentoval za ucelem zvyseni vykonu nebo ucinnosti. Velice zalezi na impedanci zateze, proto doporucuji hrat si s tim pro konkretni spotrebic. Mne se podarilo zvysit vykonu pripojenim vhodneho kondenzatoru paralelne k tlumivke, taky k odporum. Nejlepe je ale postavit oscilator s nastavitelnou stridou impulsu.
